Hallo,
ich habe gestern die Sprachbedienung an meinem 2009 Passat 3C nachgerüstet. Nur die Dame versteht mich nicht.

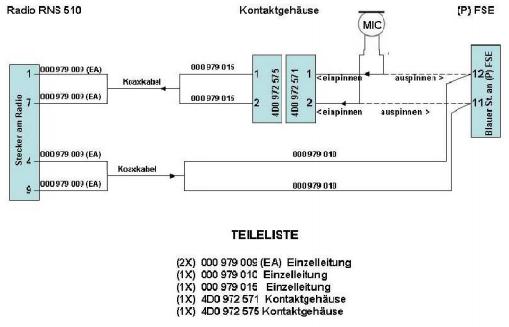

Firmwareupdate auf Version 3890 ist durchgeführt und die Verkabelung anhand des Schaltplanes durchgeführt:




Im RNS510 die Sprachbedienung und die Mikrofondiagnose aktiviert und im Telefon STG die Sprachbedienung deaktiviert:

Zitat

---

Adresse 56: Radio (J0506) Labeldatei: DRV\1T0-035-680.clb
Teilenummer SW: 1T0 035 680 D HW: 1T0 035 680 BX
Bauteil: RNS-MID H11 3980
Revision: AB001001 Seriennummer: VWZ6Z7J5266024
Codierung: 06000402040000A00000
Betriebsnr.: WSC 20450 133 98926
ASAM Datensatz: ------------------------- ------
VCID: 2F678A207E066CC

Adresse 77: Telefon (J412) Labeldatei: DRV\3C8-035-730-A.clb
Teilenummer SW: 3C8 035 730 A HW: 3C8 035 730 A
Bauteil: Telefon 007 0078
Revision: -------- Seriennummer: 35909603036706
Codierung: 010100000100000100000400
Betriebsnr.: WSC 00028 028 50015
ASAM Datensatz: EV_UHVPremi A01005
ROD: EV_UHVPremi_VW46.rod
VCID: 21437C1830D2CAC

---

Da ich das Telefonsteuergerät 3C8 035 730 A habe (Unterstützung für iPhone etc.) konnte ich die 4 Stelle nicht auf Bit 6 erhöhen, ich musste die Codierung an der Stelle von 0 auf 1 setzten (Sprachbedienung inaktiv).

Wenn ich die Sternchentaste drücke oder die "i-Taste" am Navi, kommt auch die Sprachbedinung vom RNS, nur die Tante versteht mich nicht.


Die Kabel habe ich vorhin nochmal alle durchgemessen, und die PINS stimmen.


Habt ihr noch eine Idee, oder muss ich noch etwas anderes aktivieren bzw. codieren? Wenn ich telefoniere, höre ich den anderen, er aber nicht mich. Mikrofonkabel habe ich auch durchgemessen, passt auch.



mfg

Also dein RNS ist richtig codiert und deine PFSE auch. Das ist schon mal gut. Die Verkabelung auf deinem Schaltplan ist so auch richtig. Dann bleibt nur die Vermutung das dein Mikrofon einen Defekt hat oder du + und - am Mikrofon vertauscht sind. Wo bei ich nicht weiß ob das eine Rolle spielt.

Hm, merkwürdig.

Mikrofon hat mit original Verkabelung funktioniert und + und Minus habe ich vorhin auch schonmal getauscht, brachte auch nichts.

Gibt es einen messwerteblock wo ich im RNS das Mikro testen kann, ob es reagiert?
Oder liegt es an meine Firmware 3980, hatte original ein B Gerät mit SW 1200


Fehlerspeicher ist leer


Mfg

Nein an der Fw 3980 liegt es sicher nicht, denn auch ich habe ein B Gerät mit der FW 3980 am laufen gehabt. Die Sprachbedienung habe ich auch nachgerüstet und sie läuft tadellos.
Nen Messerteblock zum Testen des Mikrofons ist mir nicht bekannt. Wenn es aber mit dem alten Mikrofon funktioniert hat, dann ist das Mic i.O. Dann bleibt nur das sich vielleicht doch irgendwo nen Pinning fehler eingeschlichen hat.

Damit die Sprachbedienung funktioniert muss sie im RNS Aktiv (das ist sie) und in der PFSE deaktiv (auch das ist sie) sein. Hast du mal nen RNS Reset gemacht, denn beim codieren vom Byte 07 ist dies immer zu empfehlen. Denn die Übernahme dieses Wertes erfolgt erst nach 10min S-Kontakt aus, manuellem Reset oder Kl.30 Reset.

Stimmt MWB90 jetzt sehe ich es auch. Wert 1 ist der Pegel, Wert 3 der Fehlerstatus

Danke, MWB 90 Prüf ich morgen mal.

Reset / Reboot habe ich auch gemacht.


Mfg

Rein von der Logik her müsste es dann funktionieren, denn wie geschrieben die Codierung vom RNS und von der PFSE sind richtig und auch der Schaltplan ist i.O.
Wenn keine Fehlereinträge vorhanden sind dann sollte mit dem Mic auch alles i.O. sein.

Nur wenn der MWB90 niO ist dann sollte eigentich auch nen Fehlereintag vorhanden sein, wenn iO dann kannst du vielliecht noch mal die FW 3980 drüber installieren.

Morgen zusammen,
habe gerade den Fehlerspeicher ausgelesen, und ist doch ein Fehler drin (den AUX Fehler habe ich irgendwie immer, er funktioniert aber).


MWB 90, Wert 1 ist 0 und Wert 3 ist auch 0


Freitag,13,April,2012,08:51:38:35789
VCDS Version: DRV 11.11.3

Adresse 37: Navigation Labeldatei: DRV\1T0-035-680.clb
Steuergerät-Teilenummer: 1T0 035 680 D HW: 1T0 035 680 BX
Bauteil und/oder Version: RNS-MID H11 3980
Codierung: 06000402040000A00000
Betriebsnummer: WSC 20450 133 98926
ASAM Datensatz: ------------------------- ------ ()
VCID: 2F678A207E066D1
2 Fehlercodes gefunden:

03138 - Eingang AUX IN
011 - Unterbrechung
Freeze Frame:
Fehlerstatus: 01101011
Fehlerpriorität: 5
Fehlerhäufigkeit: 1
Verlernzähler: 179
Kilometerstand: 132997 km
Zeitangabe: 0
Datum: 2102.14.09
Zeit: 13:27:50

01523 - Mikrofon für Telefon (R38)
011 - Unterbrechung
Freeze Frame:
Fehlerstatus: 01101011
Fehlerpriorität: 5
Fehlerhäufigkeit: 7
Verlernzähler: 181
Kilometerstand: 132997 km
Zeitangabe: 0
Datum: 2102.14.09
Zeit: 13:27:54





Ich bau mal nachher das Mikrofon im Himmel aus, und messe von dort mal bis zum Navi.



mfg

Funktioniert jetzt, habe das Mikro ausgebaut und bis zum Navi durchgemessen und festgestellt das keine Verbindung stand .

Es lag an dem vw Zwischenstecker. Habe den jetzt rausgeschmissen und die Kabel vetlötet.


Danke für eure Hilfe



Mfg

Ende gut alles gut. Was anderes hätte ich mir auch nicht erklären können.

Danke, probier ich morgen mal aus.

Verstehe ich auch nicht, der AUX Amschluss war an Werk verbaut mit Klinken Anschluss im Anlagenfach, Codierung war auch so, aber seitdem ich den Wagen habe ist der Fehler immer drin.

Ohne die AUX Dishnose funktioniert der Anschluss aber weiterhin?


Vielen Dank :-)
