Kann ich den versuchen mit einem externen Netzteil das Emblem anzusteuern?
Weis jemand wie viel Spannung an den einzelnen Leitungen anliegt?
Will nur gucken ob das Emblem wirklich funktioniert.

Gruß

12 Volt Bordnetzspannung.

OKay, also damit ich jetzt nicht ganz auf dem Schlauch stehe und nix kaputt mache, fasse ich nochmal kurz zusammen
Pin 1 kann ich für den Test ob der Motor vom Emblem funktioniert erst mal vernachlässigen.
Pin2 bekommt die Masse.
Pin 3 Bekommt nur dann +12V wenn das Emblem auffahren soll.
Pin 4 hat Dauer Plus (+12V) damit der Motor Strom hat

Sehe ich das richtig? aber schonmal danke für die Hilfe Dakar

Ja genauso ist es richtig.

Hey Jungs,
hab heute morgen noch mal im Kofferraum verbracht, jetzt fährt das Emblem auf und zu, ich weiß nicht genau wo es dran lang auf jeden Fall stimmt die Pin Belegung.
Nur ein muss ich grad so am Rande noch sagen nicht das sich jemand das Emblem kaputt macht, die Spannung die an Pin 3 anliegt beträgt nur 3V , so ist es zumindest beim Golf V (2006).
So jetzt muss ich nur noch auf den Kabelbaum warten von Kufatec.
Gruß Peter

Das am Pin 3 bei dir nur 3 Volt anliegen macht aber keinen Sinn, denn diese Leitung kommt direkt von der 12 Voltversorung des Rücklicht!

Hab grade nochmal gemessen, hast recht sind 12V.

Tach,

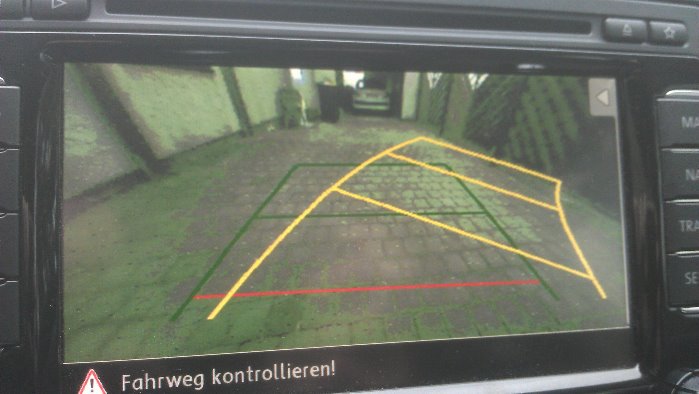

habe alles soweit hinbekommen, die Linien bewegen sich auch und hab auch ein Bild aufem RNS, nur das Bild ist was komisch, hat das schon mal jemand gesehen?
Muss ich noch irgendwas umstellen?
Aktuelle Codierung steht vom Steuergerät auf 0000006 (Nur RFK)

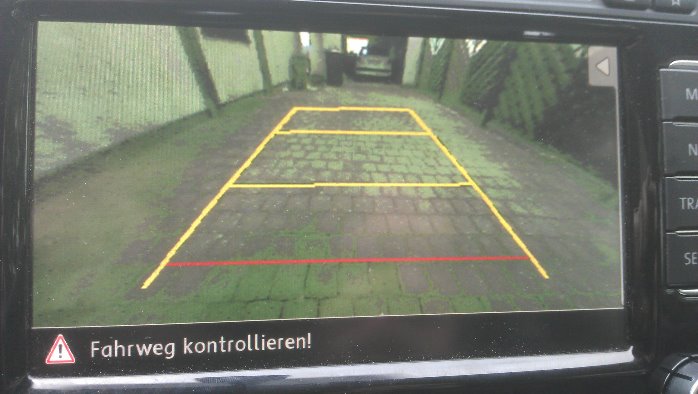

Hier mal zwei Bilder.

Die Codierung 0000006 sagt aus das es sich um einen Audi A4 Limousine handelt (nach meinen Unterlagen). Da die Codierung keinen Golf hergibt kann ich dir auch keine andere Empfehlen. Ich hoffe für dich das die Liniendarstellung wenigstens einigermaßen passt beim rangieren.

Das das Bild so grün ist, ist nicht normal und liegt vermutlich an der Videoleitung zum RNS oder Kamera. Einstellen per Codierung kannst du da nichts.

Hallo ich habe einen Golf V mit RNS510 , ich konnte dieses KIT: http://www.carsystems.pl/vw-golf-mk6-rea...line,id467.html , günstig erwerben.
Teilenummern sind
Kamera 5K0 827469AQULM
Steuergerät 5N0907441A

Ich habe schon im Netz gesucht aber Irgendwie nicht wirklich erfahrungen und Tipps zum Einbau gefunden.
Könntet ihr mir etwas Helfen?
Gruß Micky

So die Kamera ist verbaut und fährt beim Rückwärts fahren auch raus.
Leider bekomme ich diese aber nicht codiert und es kommt kein bild am RNS510 an.
habt ihr erfahrungen und Tipps?

hier mal der log von dem Steuergerät

dresse 6C: Rückfahrkamera Labeldatei: RKS\5N0-907-441.clb
Teilenummer SW: 5N0 907 441 A HW: 5N0 907 441 A
Bauteil: J772__Rearview 0030
Revision: 00H11000 Seriennummer: 525PA8-J232200
Codierung: 8388607
Betriebsnr.: WSC 98765 666 38384
VCID: 2D54AC03B442FB70BAA

2 Fehler gefunden:
01042 - Steuergerät nicht codiert
000 - -
Umgebungsbedingungen:
Fehlerstatus: 01100000
Fehlerpriorität: 2
Fehlerhäufigkeit: 1
Verlernzähler: 98
Zeitangabe: 0

03006 - Rückfahrkamerasystem nicht kalibriert
000 - -
Umgebungsbedingungen:
Fehlerstatus: 01100000
Fehlerpriorität: 2
Fehlerhäufigkeit: 1
Verlernzähler: 98
Zeitangabe: 0
